Amplificatore 15+15W (KT88)

Autore

Stefano Patriarca

Commento

L'autore della realizzazione scrive:

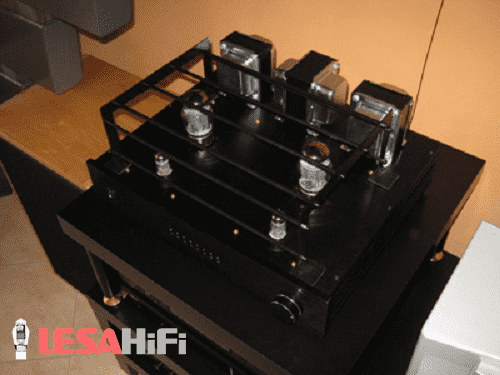

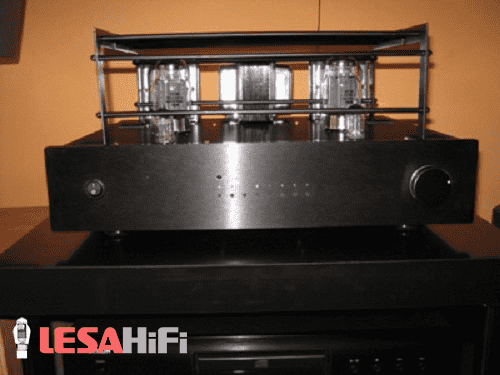

• "Si tratta di un amplificatore integrato, con preamplificatore passivo basato sul modulo Remote4 della Dantimax e due amplificatori in classe A single ended con KT88 di LESAHiFi. Il kit della Dantimax è basato sull'utilizzo di due schede: una scheda di controllo da montare sul pannello frontale (con micro tasti per la selezione dei canali in ingesso, led per la visualizzazione, ed il sensore ad infrarossi per il telecomando) ed una scheda madre con la parte di switching tramite relays degli input, dell'alimentazione dell'ampli (con un relay di potenza), ed il controllo del potenziometro motorizzato, un classico alps. Il mobile è uno SLIM LINE 2U con pannello frontale da 10mm e coperchio superiore in alluminio, della hifi2000, che ha effettuato anche le lavorazioni sui pannelli, basandosi su miei disegni CAD. I trasformatori di alimentazione e di uscita sono di InMadOut, e sono stati realizzati a mano su specifiche del progettista LESAHiFi. Ma veniamo alla parte piè importante, ovvero gli amplificatori della LESAHiFi. Si tratta di un primo stadio cathode follower, basato sull'utilizzo del doppio triodo ECC82, ed uno stadio di potenza realizzato con una KT88 single ended che puè funzionare sia in modalità a triodo che in modalità ultralineare. Inoltre, è presente una rete di controreazione globale, esclusivamente resistiva. Si tratta di un'elettronica essenziale nella sua semplicità sicuramente la scelta di usare la KT88 come single ended non è usuale, ma devo dire che il risultato finale stupisce per la bellezza e la pulizia del suono, inoltre la KT88 fornisce anche una discreta potenza. La realizzazione tramite circuito stampato consente semplicità e pulizia nei cablaggi. Sono state fatte prove anche con una coppia di 6201 (equiv ECC81 / ECC801S / 12AT7): c'è stato un aumento moderato della potenza, ed il suono è rimasto molto buono a basso volume, non altrettanto ad alto volume. La scelta quindi dell'ECC82 resta quindi la migliore, ed anche se, a parità di potenza, si ascolta la musica con il potenziometro un po' più alto, questo non può far altro che bene all'ascolto. Il suono è ottimo: puro, definito, potente, rotondo, con buona profondità e resa della scena musicale. Se consideriamo il limitato costo del KIT possiamo sicuramente affermare che il risultato finale è ottimo. Il tutto è stato provato su una coppia di casse autocostruite su progetto della CIARE. Stefano P."
